高邊坡變形監測解決方案

過去，因安全監測技術薄弱，防護措施缺乏綜合考慮，造成了嚴重的經濟損失和不良社會影響，甚至中斷交通。國家及地方將邊坡管理納入安全監察范疇，如《露天煤礦邊坡管理暫行規定》要求邊坡管理工作有相應責任落實和監督檢查，這是為了保障工程建設的安全與穩定，防止因邊坡失穩引發滑坡、坍塌等災害，保護周邊居民生命財產安全，確保交通等基礎設施正常運行，所以監測高邊坡很有必要。

一、監測標準

依據《工程測量規范》GB 50026 - 2007、《建筑地基基礎設計規范》GB 50007、《巖土工程監測規范》YS5229 - 96、《建筑邊坡工程技術規范》GB 50330 - 2013、《公路滑坡防治設計規范》JTG T3334 - 2018、《崩塌、滑坡、泥石流監測規范》DZ/T 0221 - 2006 等相關規范執行。所有監測項目在汛期視情況加密監測頻次，滲流和巡視檢查必須加密；邊坡安全監控等級根據監測成果絕對值、相對速率與加速度、邊坡安全等級、工程類比經驗值、地質條件、環境量和計算成果等綜合確定，且根據現場實際情況滿足某種條件后，邊坡安全監控等級可升降；專項監測根據實際情況設定監測頻次，一般與邊坡施工方法相匹配；五級邊坡經過 4 - 5 個雨季考驗后，監測頻次可調整為 1 - 2 次 / 2 季度。

二、監測結構

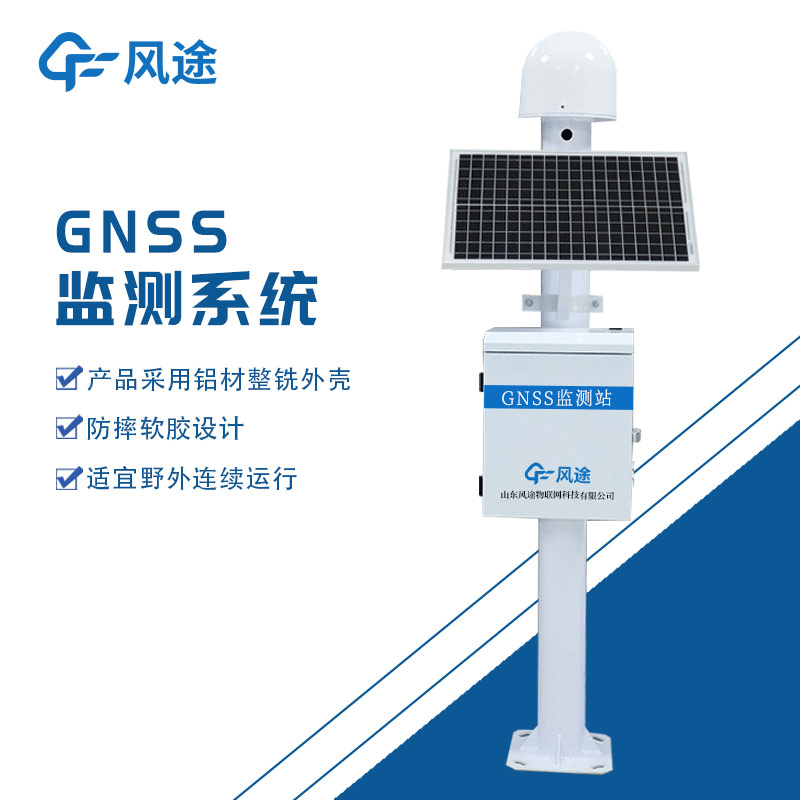

1.地表位移監測：采用北斗 / GNSS 監測接收機作為監測基準點，在移動點安裝北斗 / GNSS 監測傳感器，基于高集成、低功耗、智能化、易部署、易運維的理念設計，利用后處理的高精定位差分算法，具有良好的環境適應性和數據穩定性，能精確監測邊坡地表的位移情況。

2.深層位移監測：運用測斜儀監測邊坡支護結構內部深層水平位移，通過自動化測斜機器人對支護結構內部整體變形情況進行全面監測，將測量數據整合后形成完整的變形趨勢曲線，深入了解邊坡內部的變形狀況。

3.水位監測：利用水位計實時監測邊坡內、外部地下水位，及時掌握結構體附近地下水位情況，有效防范因地下水導致的結構安全隱患，保障邊坡的穩定性。

4.孔隙水壓力監測：孔隙水壓監測儀用于大壩在線監測、尾礦庫監測、隧道監測、路基、邊坡監測等工程中地基深層水壓力的測量，對孔隙水壓力或滲透壓力監測效果良好，有助于評估邊坡內部的力學狀態。

5.降雨量監測：降水量監測儀采用高精度容柵位移傳感器，通過上下電動閥控制進水和排水，保證計算過程準確，適合長期監測，主要用于邊坡監測、礦場監測、水利工程等多種環境監測場合，為邊坡穩定性分析提供降雨量數據參考。

6.監控及供電系統：根據實際現場情況選擇方便、快捷、穩定的安裝方式，優先就近用電，也可采用太陽能供電，確保監控系統能夠長期穩定運行，保證監測工作的持續性。

7.云平臺監測分析統計：整個系統主頁能直觀呈現結構物的基本情況，如地理位置（GIS 拓撲）、結構物健康狀態、結構物告警等，將數據以更易懂的監測結果形式展示，方便用戶了解邊坡是否安全、有無告警，使監測更加人性化；數據分析統計功能可查看該監測點的所有傳感器任意時段的監測數據圖表，便于對監測數據進行深入分析和處理，為邊坡的安全評估和決策提供有力支持。
