微型空氣質量監測站FT-Q06

作者：全自動氣象站監測設備出處：自動氣象站更新時間：2025-07-12

微型空氣質量監測站技術特點

　　1、符合GB/T17626.2-2006靜電放電抗擾度標準的要求。符合GB/T17626.3-2006射頻電磁場輻射抗擾度標準的要求。符合GB/T17626.4-2008電快速瞬變脈沖群抗擾度標準的要求。符合GB/T17626.5-2008浪涌(沖擊)抗擾度標準的要求。

　　2、自主研發生產，核心傳感器部件原裝進口。

　　3、所有傳感器模塊外置于主控箱，獨立式安裝。

　　4、采用獨特物理氣路設計模式，既保證空氣的流動性，又避免了泵吸式設備所帶來的備件維護問題。

　　5、整機采用模塊化設計，自由組合監測參數，維修維護簡單方便。

　　6、支持遠程設備重啟，主程序升級，電池電量回傳。

　　7、配合物聯網大數據傳輸平臺，可實現遠程控制，采集頻率設置，生成數據報告。

　　8、美觀大方的支架設計，雙層門儀表箱，內置7寸觸摸屏幕，監測數據實時展現，安裝后外部無明線。

　　9、采用交流220V+直流12V太陽能供電模式時，設備可保證全年不掉電。

　　10、支持本地數據存儲與導出，即使在設備離線時，保證數據不丟失。

　　11、本地存儲可達10年以上，便于長期觀察及數據累計、分析。

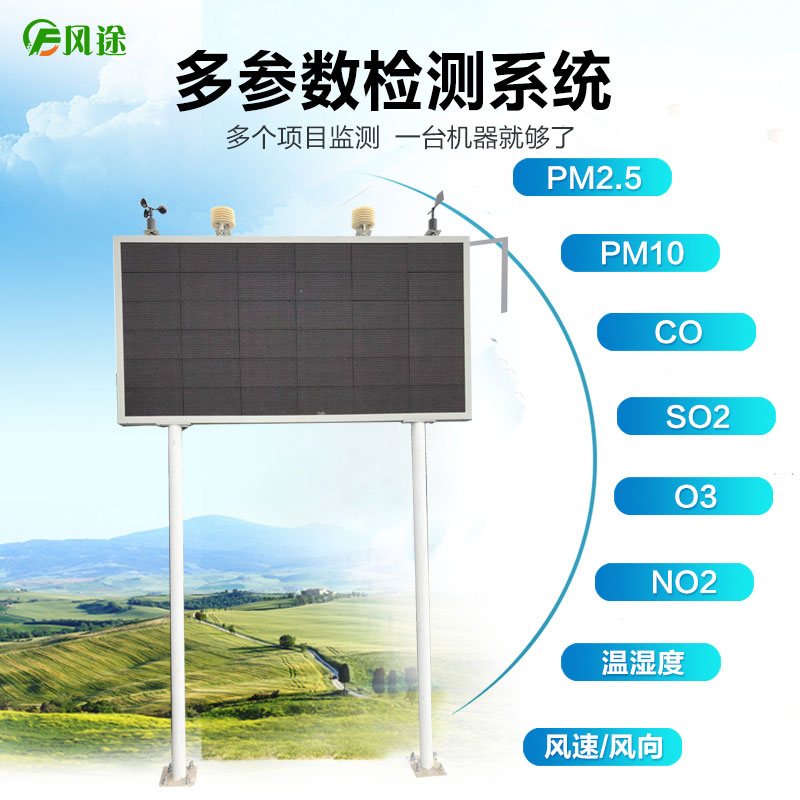

微型空氣質量監測站

微型空氣質量監測站標準配置

序號	名稱	數量	備注
1	主控箱	1	內含電源模塊，主控模塊，DTU模塊
2	太陽能板	1	20W
3	蓄電池	1	12AH，12V
4	六參數氣體檢測模塊	1	485輸出，標準Modbus
5	PM2.5傳感器	1	4-20mA
6	PM10傳感器	1	4-20mA
7	大氣溫度傳感器	1	4-20mA
8	大氣濕度傳感器	1	4-20mA
5	支架	1	標配高度3.5m，其他高度可選
6	安裝附件	1	安裝螺絲等
7	預埋件	1	固定用
8	物聯網大數據傳輸平臺	1	實時瀏覽，歷史查詢，其他功能可選
9	物聯網卡	1	含一年流量費用

微型空氣質量監測站安裝準備

　　1、土質地面。需要挖50*50*50cm的土坑，中心放入預埋件，澆筑混凝土(平面水平)，預埋件頂端5cm露出地面，澆筑混泥土時應包裹好預埋件螺紋，凝固7-10天，即可安裝設備。

　　材料及工具準備：鐵鍬，自來水，混凝土，抹子，木板若干，中號十字螺絲刀，水平尺，活口扳手，鉗子

　　2、硬質地面(厚度不小于10cm)。按照支架底座安裝孔的位置，在硬質地面打4個直徑18mm，深度120mm的圓孔，放入M14膨脹螺栓，之后直接安裝設備即可。

　　材料及工具準備：打孔電錘，錘子，中號十字螺絲刀，水平尺，活口扳手，鉗子

空氣質量監測站

微型空氣質量監測站技術參數

單元名稱	描述	技術參數
顆粒物監測單元	監測方法	連續自動實時監測方法
	測量原理	光散射法
	測量數據	PM10、PM2.5
	測量量程	0～1000 ug/m³
	濃度顯示時間	≤60s
	測量時間	0.1min（最短測量時間），1min（標準測量時間），（1-9999）秒任意設定
	最低檢測限	≤0.001 mg/m³
	儀器平行性	≤±10%
	濃度報警	具備高濃度報警功能，平臺可配置報警閾值
六參數監測單元	監測方法	連續自動實時監測方法
	測量原理	高精度電化學
	測量數據	SO₂、NO₂、CO、O₃
	測量范圍	SO₂ 測量范圍：0-2000ug/m³；分辨率：1ug；準確度±10%，測試標氣濃度1200ug/m³
		NO₂測量范圍：0-2000ug/m³；分辨率：1ug；準確度±10%，測試標氣濃度1300ug/m³
		O₃ 測量范圍：0-2000ug/m³；分辨率：1ug；準確度±2%，測試標氣濃度2000ug/m³
		CO 測量范圍：0-200mg/m³；分辨率：0.1mg；準確度±10%，測試標氣濃度103mg/m³
數據采集傳輸		數據有效傳輸率	斷點續傳配合平臺數據補遺，保證數據有效傳輸率≥95%
		處理器	ARM 10，STM32，520MHz
	操作系統	Linux操作系統
	遠程控制	支持遠程校時、遠程重啟、遠程設置、遠程升級
	傳輸網絡	自動實時上傳數據，GPRS
箱體及供電	箱體材質	噴塑箱體
	支架材質	鍍鋅處理
	支架高度	標配高度3.5m，其他高度可選
	支架直徑	114mm變徑76mm
	防護等級	IP65
	工作電壓	可選：?直流12V太陽能 ‚交流220V ƒ交流220V+直流12V
	顯示方式	顯示方式：7寸LCD觸摸多彩顯示屏
	數據存儲	?GPRS ‚本地數據存儲（可選）
	溫度環境	-30℃～50℃
	濕度環境	10%RH～90%RH
噪聲監測終端	測量范圍：30-130dB（A）
	聲級計采樣頻率：小于1s
	動態分析范圍：≥100dB(A)
	頻率計權：A、C、Z
	時間計權：F、S
	噪聲報警：觸發錄音或錄像（可選）
氣象五參數	溫度：測量范圍：-30℃～70℃；精度：±0.3℃（20℃）；
	濕度：測量范圍：0～100%RH；精度：±5％（5%RH－95%RH，25℃）；
	風向：測量范圍：16個方向（0~360度）；精度：±5度；
	風速：測量范圍：0~30 m/s；精度：±0.3m/s；
	氣壓：測量范圍： 30～110Kpa；精度：±2.5pa。
