浪高儀

一、浪高儀產品簡介

浪高儀又稱電容式數字浪高儀，浪高儀采用微電子集成芯片技術，可實時輸出波面水位數據，響應速度快，采樣頻率高(1000Hz～0.1Hz )多檔可選，采樣頻率可連續設置， 可用于規則波、不規則波測量。數字浪高儀采用低功耗微處理器、24bit高精度AD轉換器和長距離通信技術配備電容式波高傳感器,具有線性好、功耗低、量精度高、傳輸距離遠、性能穩定、抗干擾能力強。傳感器采用一體式結構，安裝簡單方便，USB接口，直接從USB口取電，無需外接電源，和數據采集設備，安裝靈活方便。主要用于測量自由流體波浪，水位高度等。可采用獨立工作模式（最高采樣率為1000Hz）,也可通過RS485組網使用，組網模式最多可同時采集128個測點。運行傳感器采集軟件，即可在計算機上實時顯示、保存波形數據。計算機軟件顯示、監測和存儲測量過程曲線，數據文件支持TXT格式和EXCELL文件格式輸出。

二、浪高儀產品特點

數字化：數字量輸出，無需其它采集設備，接上計算機即顯示波高時間曲線。

智能化：即插即用。通電后傳感器自診斷、自連接，參數自動加載。

高精度：直接數字量輸出，無信號傳輸損失，無信號采集誤差，24位A/D轉換器，系統常規精度為0.3%，超高精度可達0.15%。

網絡化：通用485工業總線，方便地組成網絡化的壓力測量系統。

三、浪高儀技術指標

測量范圍：標配0～0.5米（0～2米范圍內可選可定制）

精度：±0.2%?FS@常溫

分辨率：0.1mm

采樣頻率：1000Hz～0.1Hz多檔可選

響應時間：≤5ms

數據接口：RS485、USB、4芯航插（可選）

長期穩定性：≤±0.1%?FS/年

≤±0.1%?FS/年

溫度漂移：<±0.03%?FS/℃

電源：4～9VDC，工作電流<80mA

工作溫度：0～55℃

存貯溫度：-50℃～+65℃

便捷模式：

便捷模式：

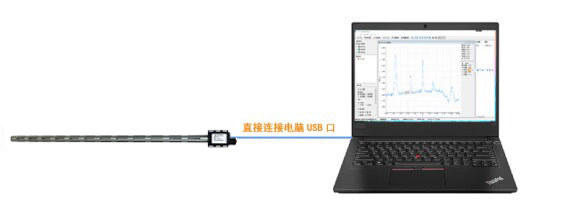

每只傳感器占用一個USB接口，多只傳感器可配合USB擴展器使用，每臺計算機可接6只傳感器，這種模式的優點就是采樣速率可達1000Hz，每只傳感器的采樣率可獨立設置。

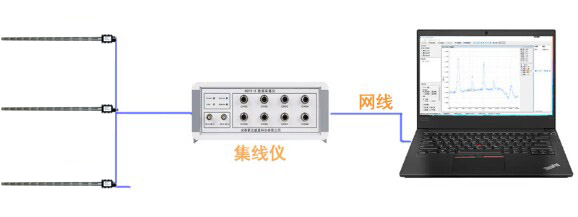

組網模式：多只傳感器掛接在一根RS485總線上，只占用一個USB接口，這種工作模式的優點是USB端口資源占用少，監測點多，但采樣速率隨著傳感器的數量增多而減小，128只傳感器組網模式下最快

傳感器系統采集軟件適用與WindowsXPSP2、Windows7/10操作系統，占用系統資源少，操作簡單，集實時顯示傳感器測量波形，數據保存、波形數據回放、數據分析等功能于一體。數據文件支持TXT文本格式、EXCELL2003格式文件輸出。
